Оптический датчик

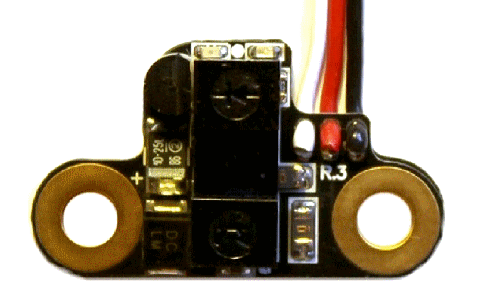

Описываемый здесь оптический датчик предназначен для замены датчика Холла в системах зажигания. Ввиду высокого быстродействия датчик подходит как для карбюраторных двигателей, так и для инжекторных (замена ДПКВ).
Параметр Единица
измерения 		Значение
Напряжение питания В 4... 18
Потребляемый ток мА не более 35
Коммутируемый ток мА не менее 200
Время нарастания (спада) импульса мкс не более 5
Частота коммутации Гц не менее 5 000
Температурный диапазон оС -40... +85
Защита от выбросов питающего напряжения - Самовосстанавливающийся предохранитель 200 мА,
супрессор (защитный диод)
Защита от замыкания выхода на шину питания - Самовосстанавливающийся предохранитель 200 мА
Масса датчика г не более 5

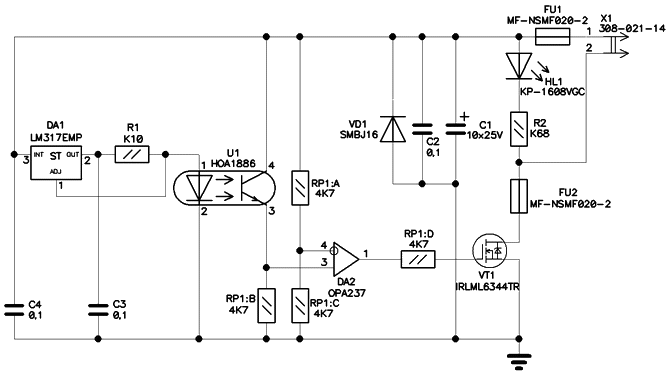

Необходимые комментарии по схеме.

  • На элементах DA1 и R1 выполнен генератор тока, обеспечивающий стабильную мощность излучения светодиода оптопары при изменении напряжения питания в широких пределах, одновременно не допуская перегрузки этого светодиода.

  • На операционном усилителе DA2 выполнен компаратор, обеспечивающий достаточную крутизну фронтов и спадов выходных импульсов. ОРА237 выбран, исходя из малогабаритности и запаса по напряжению питания.

  • Транзистор VT1 (IRLML6344TR) выбран, исходя из достаточного запаса по току для безопасного срабатывания предохранителя FU2 в случае замыкания выхода датчика на линию питания.

  • Предохранитель FU1 и диод VD1 защищают схему датчика при всплесках и выбросах непряжения в бортовой сети.

  • Типы и корпуса элеметов выбраны, исходя из максимальной компактности готового изделия, а также достаточного запаса надежности. При замене элементов следует избегать ухудшения параметров.



  • Загрузить инструкцию по эксплуатации и паспорт (формат PDF, 0 kB)

    Позиционное обозначение Количество PartNumber Значение Описание, корпус
    C1 1 T491B106K025 10uF 25V Конденсатор танталовый, типоразмер B
    C2, C3, C4 3 CC0603KRX7R9BB104 0,1uF 25V Конденсатор керамический, типоразмер 0603
    DA1 1 LM317EMP - Регулируемый стабилизатор напряжения SOT-223
    DA2 1 OPA237NA/250 - Операционный усилитель SOT-23
    F1, F2 2 MF-NSMF020-2 0,2 A Самовосстанавливающийся предохранитель 1206
    HL1 1 KP-1608VGC - Светодиод зеленый, типоразмер 0603
    R1 1 RC0603JR-07100R 100 Ом Резистор постоянный 5%, типоразмер 0603
    R2 1 RC0603JR-07680R 680 Ом Резистор постоянный 5%, типоразмер 0603
    RP1 1 CAT16-472JF 4,7 кОм Резисторная сборка
    U1 1 HOA1886-012 - Щелевая оптопара с открытым каналом
    VD1 1 SMBJ16 - Супрессор
    VT1 1 IRLML6344TR - Power MOSFET транзистор, SOT23
    X1 1 308-021-14 - Клеммник винтовой, 2-контактный, 2.54мм
